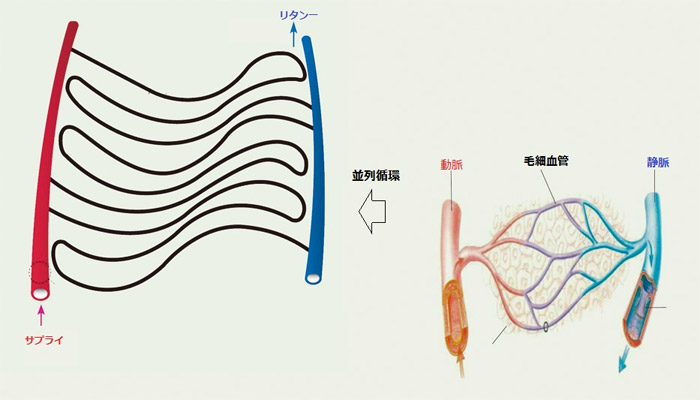

技術原理

人体の動脈静脈となる主管を通じた温水は毛細血管のような分枝管を通じて温水が均等に急速に循環する原理です。

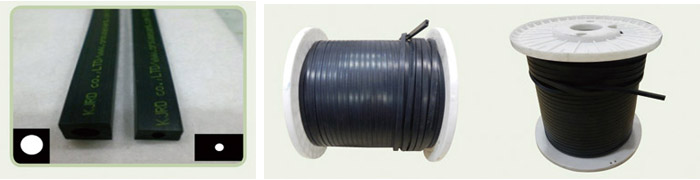

配管の材質及び特性

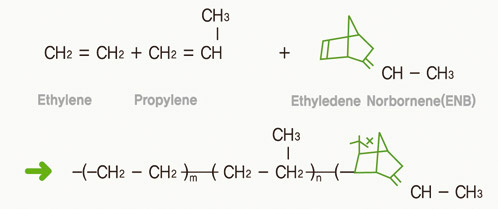

業界初めて温水暖房配管用EPDMゴム管(ゴム発砲管)
ーEPDMゴムは堅固な高分子構造を備えて物性と耐性がとて優秀です。

優秀な耐候性耐オゾン性
耐熱耐寒性
接合の信頼性
優れた伸び率
耐科学性、耐久性
環境にやさしい

製品規格

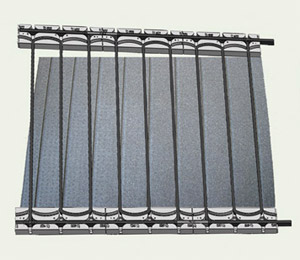

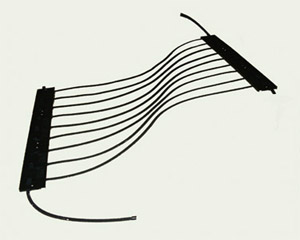

1)湿式型　(ヌードタイプ)

製品規格
主管 x 分枝管
A: 900 x 1800mm
B: 900 x 2220mm
C: 900 x 2630mm

製品仕様
モルタル仕上げ
消費熱量 : 275kal/坪
仕上げ厚み : 40-50mm

2)乾式型(ブロックタイプ)

製品規格
横 x 縦 x 厚み
床材 :900 x 830 x 15mm
保護板 :900 x 1800 x 6mm

製品仕様
ブロック組立仕上げ
消費熱量 : 275kal/坪
仕上げ厚み : 21mm

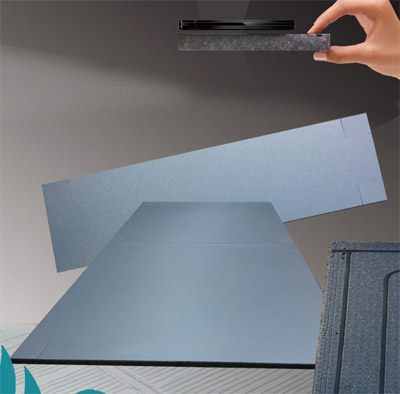

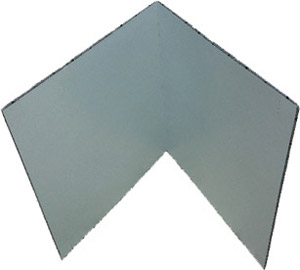

3)乾式(パネルタイプ)

製品規格
横 x 縦 x 厚み
A:990 x 330 x 15mm
B:990 x 660 x 15mm
C:990 x 990 x 15mm
D:990 x 1980 x 15mm

製品仕様
パネル組立仕上げ
消費熱量 : 275kal/坪
仕上げ厚み : 15.5mm

製品施工

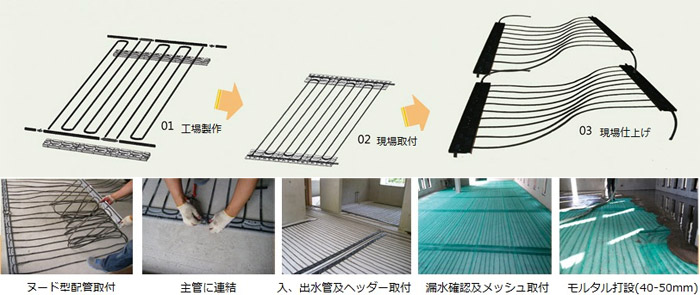

1)湿式施工(ヌード型):簡単に開いてモルタル仕上げ

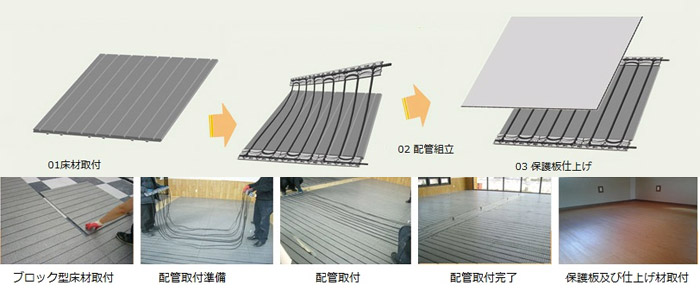

2)乾式型(ブロックタイプ):自由にサイズ調節

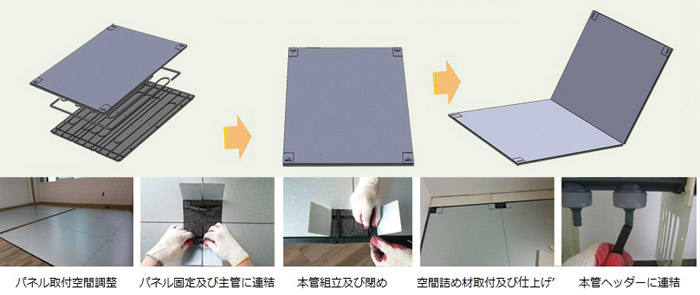

3)乾式(パネルタイプ):自由に折って切る簡単取付

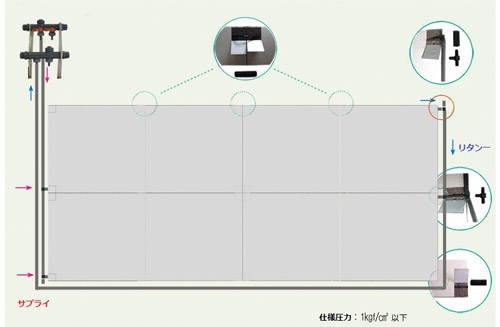

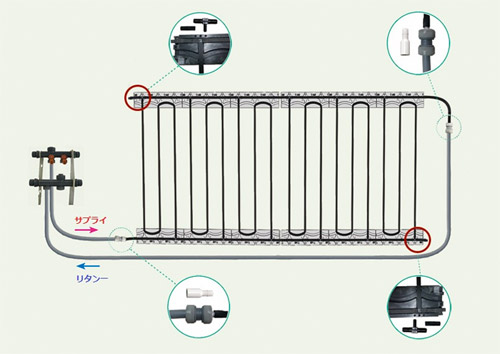

システム構成図

暖房性能比較

既存方式より2倍暖房費節約可能

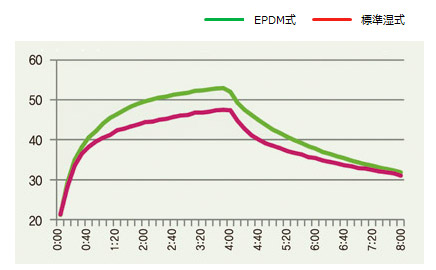

1)配管直上部試験成績

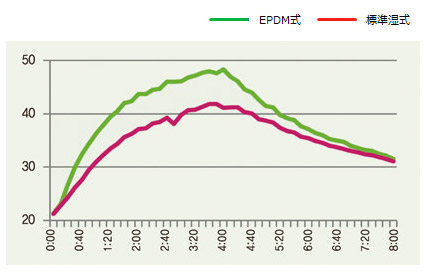

2)配管中央部試験成績
