暖房フィルムは面上発熱体専用フィルムの高温用PET(PolyEethylen Terephthalate) フィルムに高低抗体の炭素を塗布して炭素から熱を発散するのが特徴です。製造工程上1ミクロン以下の最先端精密印刷機術で作られます。暖房フィルムは摂氏135度で熱処理したカーボン薄膜で出来上がりまして半永久的に使用することができます。

カーボン暖房フィルムの特長

輻射熱による暖房で空間暖房に最適です。
最高水準の遠赤外線が放射されて健康に良いです。
電磁波が発生しません。
超スリム型なので施工が簡単で工事費が節約されます。
急速暖房が可能なので仕上げ材選択が幅広いです。
マイナスイオンが発生するので室内を快適に維持されます。　
薄く、軽くて運搬および保管しやすいです。
中央集中式で利用すれば管理室から各部屋の温度設定を調節できます。

物　性　表

使用温度	40°C～50°C
幅	500mm/800mm/1000mm
フィルム厚み	0.338mm
ベースフィルム	PET
発熱体	伝導性カーボン粒子と可焼性のマトリックス樹脂を主成分にしたインク
伝導体	銀ペースト
製造順序	PETの上に発熱体を印刷した後、伝導体を印刷し、その上に他のPETを付ける。
正格電圧	100V、 200V
消費電力	110W/㎡、180W/㎡、 220W/㎡
電源周波数	50/60Hz

カーボン暖房フィルム生産規格

1)一般生産規格

幅(mm)	タイプ区分	厚み(mm)	長さ (m)	重さ(kg)
500	一般フィルム	0.338mm	150m	37
500	PTCフィルム	0.338mm	150m	37
800	一般フィルム	0.338mm	100m	40
800	PTCフィルム	0.338mm	100m	40
1000	一般フィルム	0.338mm	100m	48
1000	PTCフィルム	0.338mm	100m	48

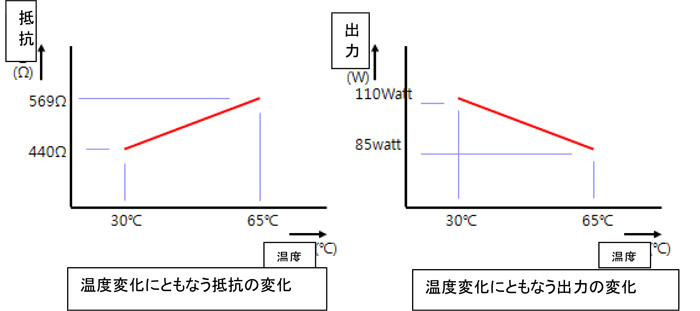

P.T.C フィルムタイプの特徴

-	220W/㎡暖房フィルム	170W/㎡暖房フィルム
過熱の危険性	危険性が大きい。	危険性が少ない。
消費電力	温度が上がっても消費電力に変化がない。	温度が上がれば消費電力が減る。
初期暖房能力	暖房初期に適合する。	暖房初期には適していない。

220W/㎡暖房フィルムの長所と170W/㎡暖房フィルムの長所を合わせたのがPTC暖房フィルムです。初期スタート時には暖房能力は220W/㎡で充分ですが、床の温度が上がれば消費電力が30%まで減って過熱から安全で経済的に暖房が可能です。

カーボン暖房フィルム施工断面図

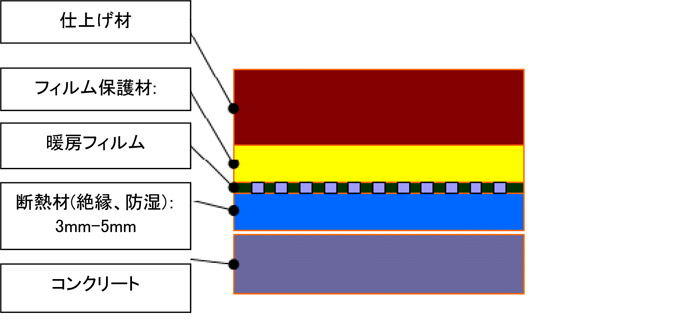

1)一般施工断面例

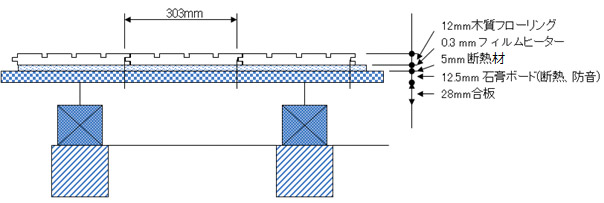

2)日本施工断面例

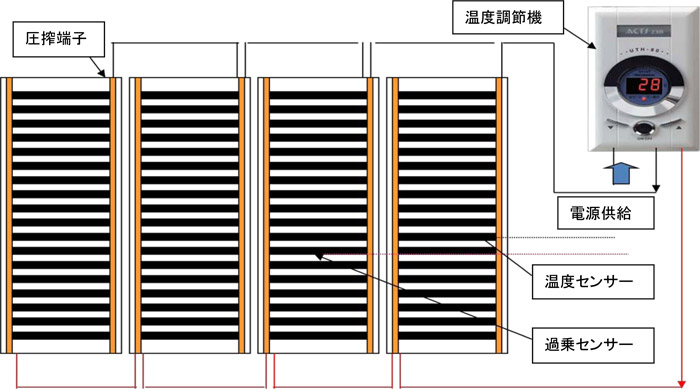

カーボン暖房フィルム結線図

施工写真

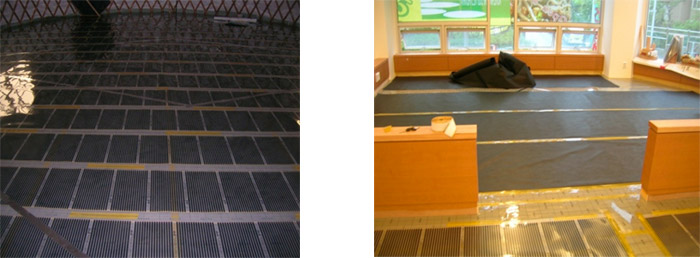

1)韓国例

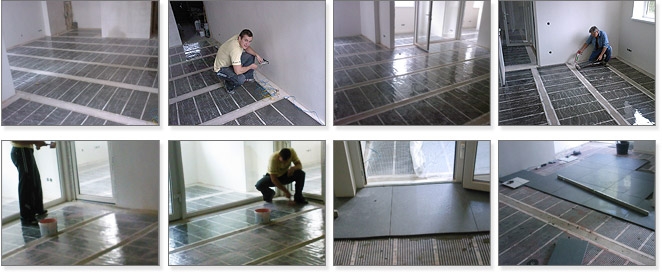

2)ヨーロッパ

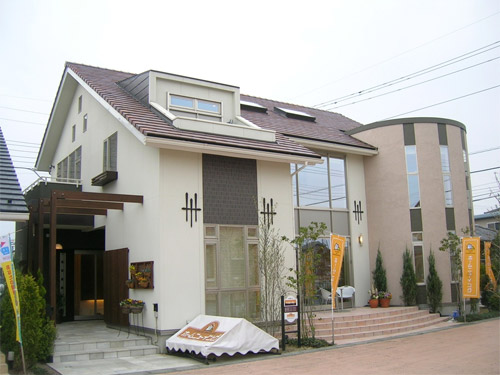

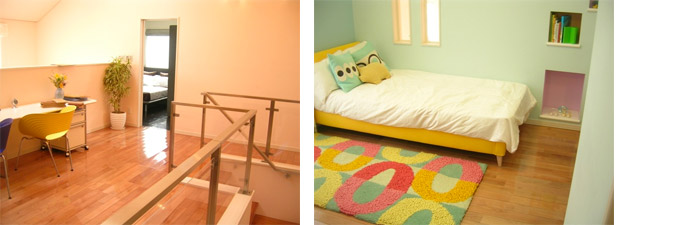

3)日本

良質の暖房資材を皆様の元へ
